智能電表DL/T645通信協議是中國國家標準中規定的一種電力電子設備通信協議，是中國國內電力行業中最常用的智能電表通信協議之一，也被廣泛應用于電網數據采集、數據透傳、遠程控制等應用場景。
通過物通博聯工業智能網關實現電表DL/T645協議采集
物通博聯·工業智能網關具備多個串口網口，可實現對電表DL/T645協議采集、邊緣計算、遠程監控、遠程組態應用以及數據分析，快速實現電表設備與監控系統之間的數據交換，為能源控制、節能優化提供可靠技術支持。
1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線）
通過產品說明書或者利用相應的產品配置軟件，獲取設備的串口參數（從站地址、串口號、波特率、數據位、停止位、奇偶校驗）以及電表的表號，根據設備的接線類型在進行接線。
1. 電表接線
電表的485線接到網關的com0口或者com1口，其中RX為A，TX為B。
2. 電表的表號獲取
一般情況下，表號一般在電表上可見，如電表上沒有表號一般可找對應廠家索要軟件獲取。

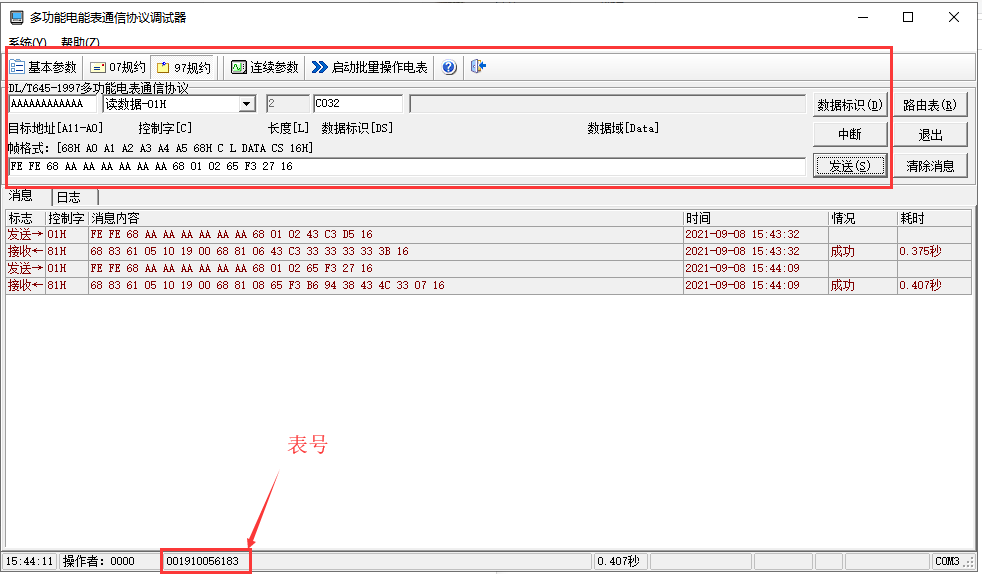

電表用USB轉485串口接入電腦，打開電表配置工具進行獲取參數
*請保證接線的正確，這個是調試設備最關鍵也是最基本條件。
☆ 電腦與網關通過網線連接，并設置電腦有線網卡的網段為：192.168.2.***網段（如：192.168.2.10）。網關與電表通過485線連接。
☆ 打開瀏覽器登錄網關配置界面，網關默認IP地址：192.168.2.1。
☆ 網關LAN網口IP地址可登陸網關WEB管理界面：網絡-LAN內網地址中修改。
☆ 網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置。
1. 數采配置-設備配置
P.s.通常網關本地配置，僅作為測試用，先配置一部分變量來測試連通性即可，最終正常使用均在云平臺進行配置。
注：電表表號一定要填寫，其他的根據電表的參數進行選擇。
接口默認為COM0為485串口，WG581系列為COM1

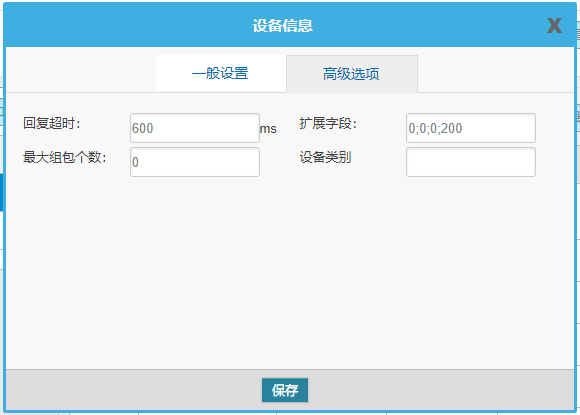

高級配置內的設備擴展字段默認為0，如需調節靜止時間(單位ms)，輸入0;0;0;XXX

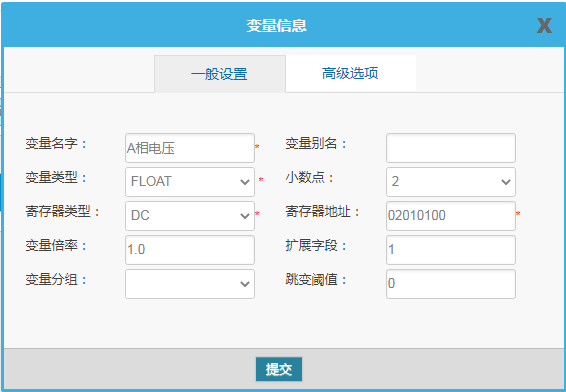

2. 數采配置-變量配置
變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址（請查閱對應支持的數據標識），并定義一些數據規則（如：倍率、小數點、單位、告警）

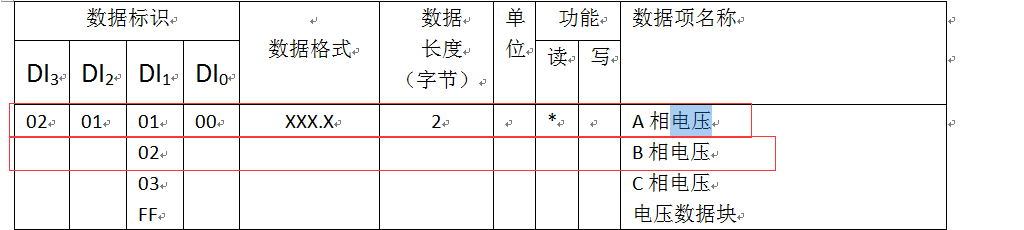

寄存器地址：查表獲取，比如DL/T645-07協議的A相電壓，查表對應的數據標識是02010100，B相電表對應02010200。

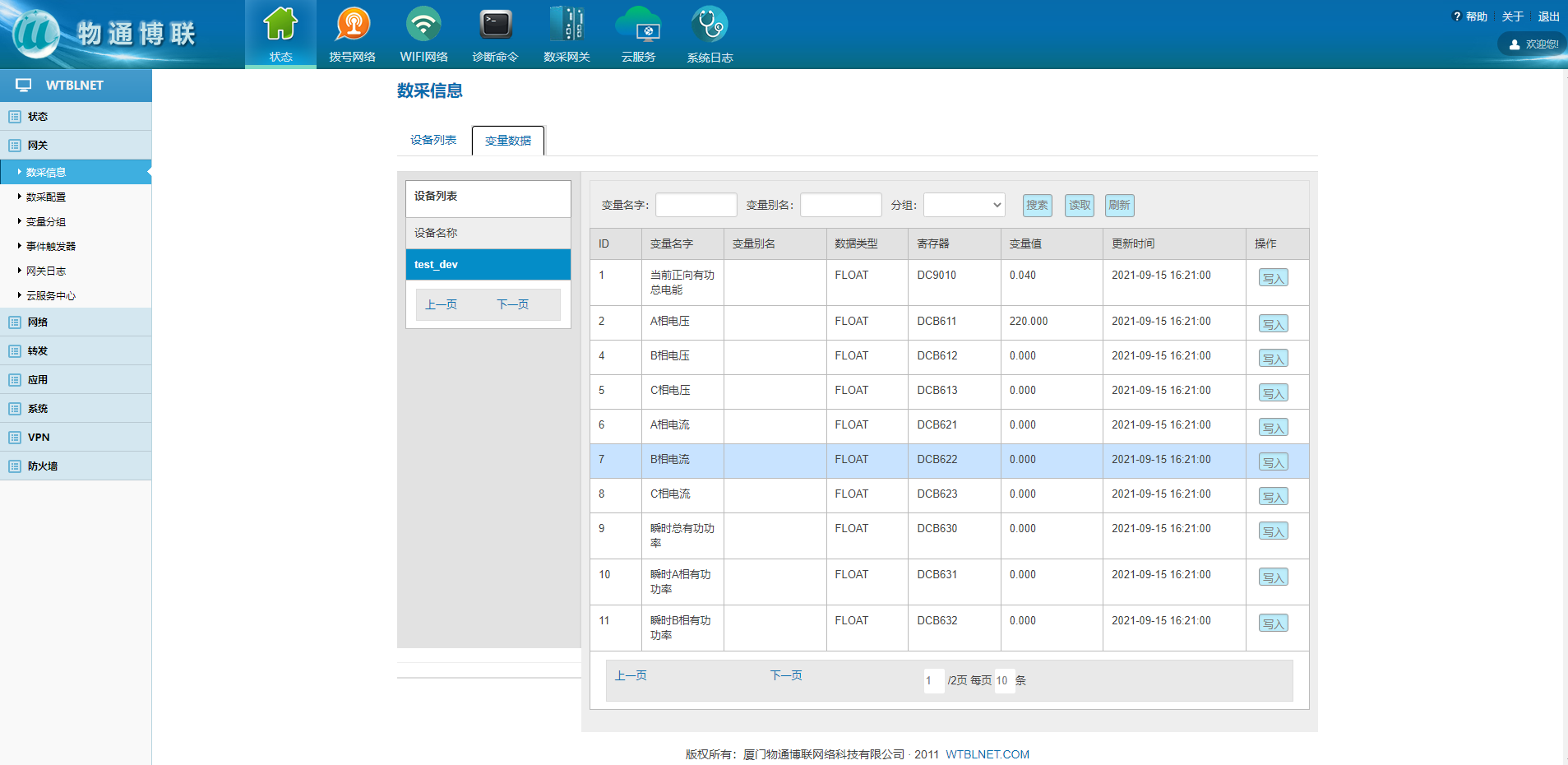

3. 數據看板
數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。
☆ 采集的數據值為“NULL”，請核對數采配置中設備參數與變量參數信息是否和設備參數一致及接線的正常。
☆ 采集的數據值不正確，請核對變量寄存器及其地址是否正確。

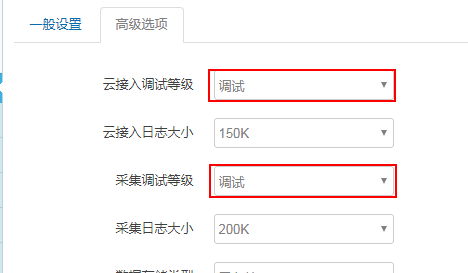

1.修改日志調試等級
日志設置路徑：網關---云服務中心---云接入調試等級與采集調試等級.為了保證網關快速高效采集，調試完畢后請務必將網關采集日志和云接入日志等級調整為信息。

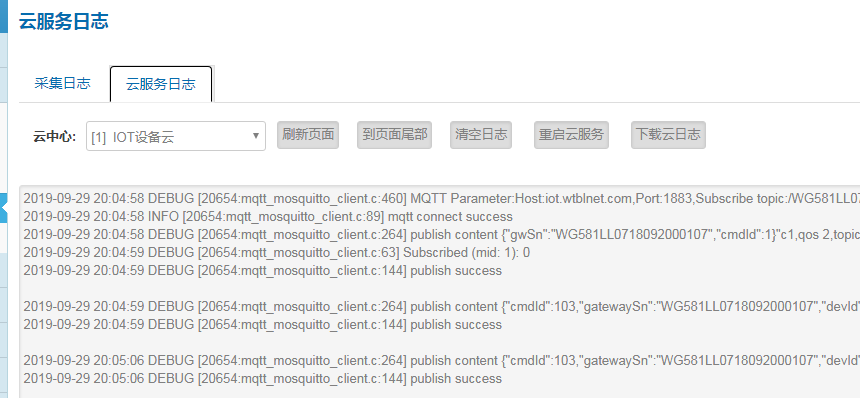

2.云接入日志查看
云接入日志用于診斷接入到云平臺的通信鏈路情況和數據報文情況。查閱路徑：網關---網關日志—云接入日志。
3.采集日志查看
采集日志用于診斷網關采集現場設備的通信情況和報文收發情況、以及遠程配置交互等情況。
