物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控……等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集哈斯CNC機床數據。





操作步驟



1



網關配置上網方式

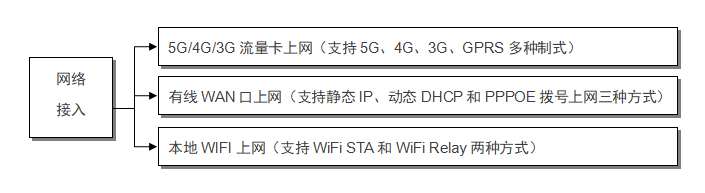

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。



*具體配置過程可以查看網關使用手冊



2



CNC配置



哈斯的數控面板共有兩種情況。

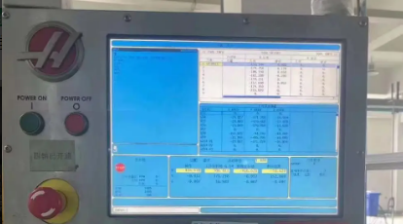

老版本：



新版本：



注：老版本通訊為串口，新版本通訊為網口。

1.確認通訊接口

1.1、數控面板的后面

老版本的串口一般都會引出在正后面的左側位置，上面有串口和網口，注意老版本的系統網口是無法作為通訊采集的，目前網關僅支持采集新版本網口。

1.2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

2.系統和網絡配置

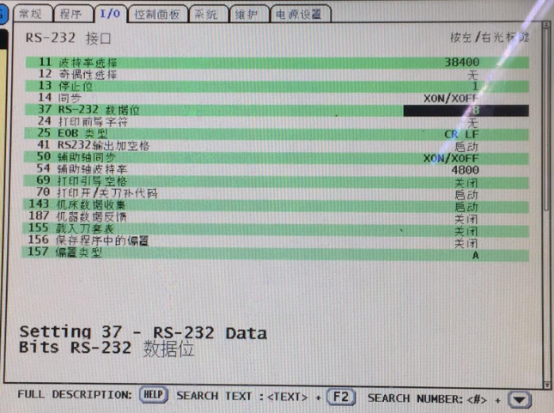

2.1老式彩屏設置通訊參數

一共三步：點擊設置按鈕、選擇I/O、更改系統參數



比較重要的參數：波特率、奇偶性、停止位、數據位、EOB類型、機床數據收集參數

2.2新式彩屏設置系統參數和網絡

一共四步：點擊設置按鈕、選擇網絡、更改ip、確認端口



1.3、通訊測試

例：ping 192.168.1.5



3



網關數采配置



1.設備配置

根據CNC設備情況及信息配置后保存。



以太網通信主要參數

通信協議	接口類型	IP地址	端口號
CNC Haas-MT	網口	CNC IP地址	5051(以實際端口為主）
擴展字段	0 （默認）

 注意：數采網關LAN口地址必須與CNC IP處于同一網段且不沖突，保證網關可以Telent通CNC (IP與端口）。如果Telent不通，可查看本手冊第28頁“3.網關與CNC同網段配置”。

2.變量配置

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。

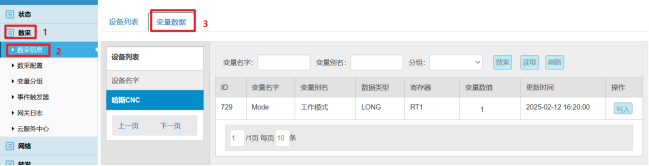

3.數據看板

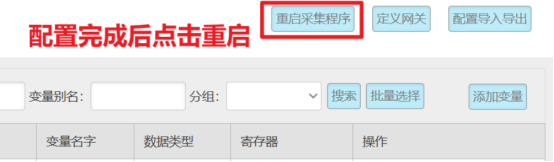

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。





錯誤診斷

若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。

若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。

如無法解決問題，可聯系物通博聯工程師獲取相應的技術支持。*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
